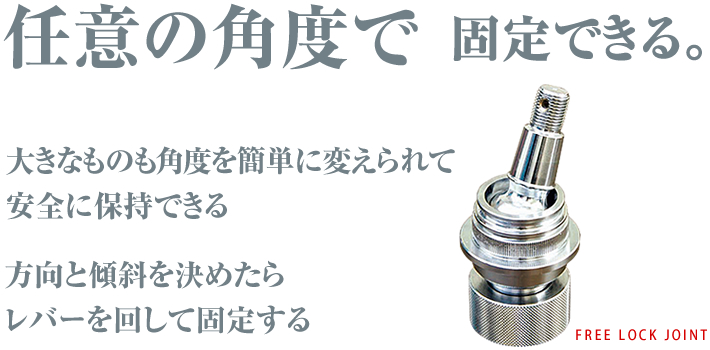

フリーロックジョイント

任意の角度で固定できる。大きなものも角度を簡単に変えられて安全に保持できる。方向と傾斜を決めたらレバーを回して固定する。

PDFをダウンロード

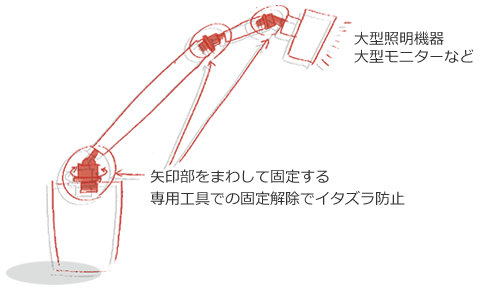

提案品

提案品

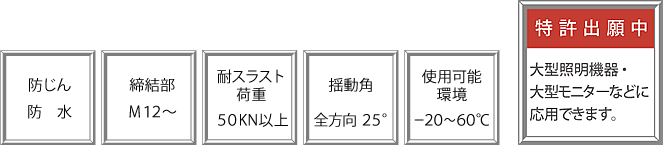

機能・性能（代表例）

防じん　防水、締結部　M12～、耐スラスト荷重　50KN以上、揺動角　全方向25°、使用可能環境　-20～60℃、特許出願中　大型照明器具・大型モニターなどに応用できます。

  • ニーズに合わせて設計します。お気軽にお問合せください。
  • メールでのお問い合わせ

特徴

  • ■信頼の日本製・高品質。
  • ■社内での設計・製造により多様なニーズに応えられます。
  • ■組み合わせでリンクとして使用できます。
  • ■防じん・防水。
  • ■メンテナンスフリー。
  • ■当社のジョイント機構は自動車部品として50余年の実績があります。
  • ■120以上の国と地域で使用されています。
評価設備（代表例）
耐久試験機

最大加振力　±20KN、最大加振周波数　2Hz、最大揺動角　±20°、最大揺動周波数　2Hz

恒温恒湿試験機

温度範囲　-40°～120°、湿度範囲　0～100％RH

オゾン曝露試験機

濃度範囲　0～100pphm、温度範囲　RT～200°

塩水噴霧試験機

噴霧塔方式、噴霧量　1.5±0.5ml/h（JIS規格値）

＜耐久試験機＞
  • 耐久試験機
  • 耐久試験機
  • 耐久試験機

ジョイント部分を100万回揺動させて摩耗や破壊がないことを確認します。
上下左右に20KN×2Hzの負荷をかけることができます。
理論値通りに疲労破壊させ、破面観察することもできます。

＜測定機＞
  • 測定機

オートグラフ

＜環境試験装置＞
  • 環境試験装置
  • 環境試験装置

（左図）　左：オゾン曝露試験機　　右：恒温恒湿試験機
（右図）　塩水噴霧試験機
試験室で－40℃の低温実験ができます。
ロシアなど－40℃の極寒では、鉄はもろく、ゴムは硬く、グリスは粘性が低下します。
高温多湿下では錆の進行が早くなります。
世界中の特殊な環境を想定します。
